Архитектурно-конструктивная часть

1.1 Исходные данные

Проектируемое здание – Цех ремонта строительных кранов

Район строительства – г. Мелеуз

Глубина промерзания грунта – 1,8 м

Наименование грунта в основании – глина

Условное давление грунта – 1,8 МПа

Материал стен – железобетон

Плотность материала стен – р = 2500 кг/м3

Толщина стен – 300 мм

Материал утеплителя стен – пенополистерол

Толщина утеплителя – 15 кг/м3

Расчётная зимняя температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 – 39 0С

Расчётная зимняя температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 – 36 0С

Снеговой район – IV

Нормативная снеговая нагрузка – 150 кг/м2

Ветровой район – III

Нормативная ветровая нагрузка – 38 кг/м2

Класс здания – II

Степень долговечности – II

Степень огнестойкости – II

Начало строительства – октябрь

1.2 Генеральный план

Проектируемое здание расположено на участке со спокойным рельефом с небольшим уклоном в западную сторону. Проектируемое здание расположено с отступом от красной линии. Главный фасад ориентирован в юго-восточном направлении. Кроме того, на участке расположены некоторые здания.

Ширина покрытия основных дорог принята в 6 метров, пешеходных – в 3 метра. Вид покрытия – асфальт.

1.3 Объёмно-планировочное решение

Проектируемое здание (цех ремонта строительных кранов) имеет форму в плане прямоугольную и габаритные размеры по координационным осям «А – В» - 48 метров, по осям «1 – 11» - 60 метров конструктивную схему здания.

Количество этажей – один. Высота этажа – 10,8 метра.

Вид крыши – скатная.

1.4 Конструктивное решение

Фундаменты сборные и монолитные столбчатые стаканного типа.

Фундаментные блоки – сборные железобетонные основные и укороченные.

Колонны сборные железобетонные (бесконсольные с уширенной верхней частью).

Подстропильные и стропильные конструкции – сборные, железобетонные (фермы).

Плиты покрытия сборные железобетонные реористые высотой 300 мм.

Стены – кирпичные, толщиной 510 мм.

Стеновые панели сборные с утеплителем.

Окна с двойным сотекленением.

Двери противопожарные.

Кровля – скатная.

Полы – бетонные, из керамических плиток асфальтобетонные.

1.4.1 Фундаменты

Фундаменты приняты столбчатые стаканного типа. Для фахверка сечением – 2100 на 180 мм. Фундаменты приняты по серии 1,412 – 1/77, высотой 1800 мм, марки ФА 4-2 рисунок 1.1. Под колонны среднего ряда принят фундамент марки ФВ 6-2 – рисунок 1.3. Под колонны крайнего ряда принят фундамент марки ФБ 5-2 – рисунок 1.2.

Под бетонные стойки ворот принят монолитный фундамент марки ФМ-1 размером 1000 на 1000 мм и высотой 1000 мм – рисунок 1.4

                     900

900

       1800

                                    2100

1800

Рисунок 1.1

Рисунок 1.2                  Рисунок 1.3                  Рисунок 1.4

Таблица 1.1

1.4.2 Фундаментные блоки

Фундаментные блоки приняты железобетонные, высотой 300 мм, серии 1.415.-1, рядовые фундаментные блоки марки ФБ 6-46 – рисунок 2.1, укороченные марки ФБ-6-47 рисунок 2.2.

Рисунок 2.1                                     Рисунок 2.2

Таблица 1.2

1.4.3 Колонны

Колонны фахверка приняты сечением 1400 на 300 мм, серии 1.427.1-3 марки 1Кф105-2 – рисунок 3.1. Колонны крайнего ряда сечением 400 на 40 мм, серии 1.423-381 марки К-96-1 – рисунок 3.2. Колонны среднего ряда сечением 600 на 500 мм, серии 1.423.-381 марки К96-36.

Рисунок 3.1                  Рисунок 3.2

Таблица 1.3

1.4.4 Связи

Для обеспечения жёсткости и устойчивости каркаса в проекте предусмотрены крестовые связи длиной 6000 мм, серии 1.424.-4В – рисунок 4.1, портальные связи для шага – 12 метров, серии 1.424.-4В2 – рисунок 4.2

Рисунок 4.1                                     Рисунок 4.2

Таблица 1.4

1.4.5 Подстроительные конструкции

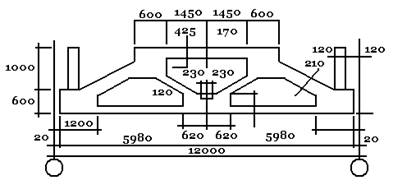

Сборные железобетонные фермы для скатных крыш серии ПК – 01 – 1.10/81 В—1-12-2 К7 марки 2ФПС-12-2К7 – рисунок 5.1.

Рисунок 5.1                                                                 Рисунок 5.2

Таблица 1.5

1.4.5 Строительные конструкции

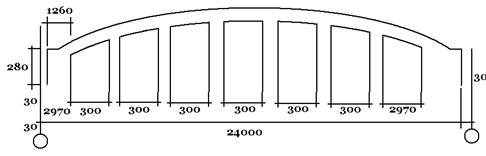

Скатные железобетонные фермы серии ФБ 24/4-9П марки В-35  - рисунок 6.1.

Рисунок 6.1

Таблица 1.6

1.4.7 Плиты покрытия

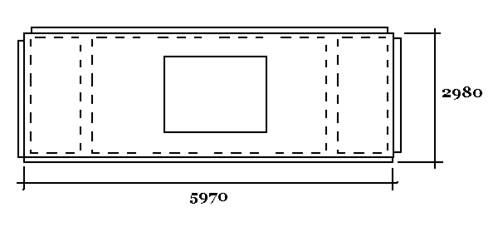

Плиты покрытия приняты сборные железобетонные ребристые высотой 300 мм, глухие, серии ГОСТ 22701.1-77 ПГ – 1А1АIVТ – рисунок 7.1, с отверстием под дефлектор серии ГОСТ 227011 ПВ 7-1А1АIVТ – рисунок 7.2, с отверстием под зенитный фонарь ГОСТ 227014-77 ПФ-1АIVТ.

Рисунок 7.1

Рисунок 7.2

Рисунок 7.3

Таблица 1.7

1.4.8 Фонари

Фонари в покрытии для естественного освещения устанавливаются зенитные серии 1464-1 марки Ф-1 – рисунок 8.1.

Рисунок 8.1

Таблица 1.8

1.4.9 Подъёмно-транспортное оборудование

Цех ремонта строительных кранов оборудован для подъёма и перемещения грузов до 6 тонн подвесными кранами – рисунок 1.9.

Рисунок 1.9

Вес балок подвесных и монорельса одного погонного метра – 46 кг, шифр Т-Э10-80/85.

Вес грузоподъёмность крана – 2П – 5 тонн составляет 3.150 кг. ГОСТ Т 890-67.

Таблица 1.9

1.4.10 Стеновые панели и кирпичные вставки

Стеновые панели – керамзитно-бетонные трёхслойные толщиной 300 мм. По местоположению: рядовые перемычные парапетные серии 1.432.1-21 марки ПСТ 60.12.30 – рисунок 10.1, 10.2 и марки 63.18.30, 63.12.30 – рисунок 10.3-4 простеночные серии 15.12.30, 13.8.30 – рисунок 10.5,10.6,10.7,10.8.

Рисунок 1.10.1                      Рисунок 1.10.2                      Рисунок 1.10.3

У ворот и дверей предусматриваются вставки из обыкновенного глиняного кирпича толщиной 510 мм по многорядной системе перевязки.

1.4.11 Окна, двери, ворота

Для естественного освещения в здании предусмотрены окна с двойным остекленением, с открывающимися створками – шифр 108-81 марки ОСТ 18-30.3 – рисунок 11.1 и с не открывающимися створками – шифр 108-8 марки ОСТ 18-30.2 – рисунок 11.2.

Для естественных зданий окна с двойным остекленением.

Для въезда автотранспорта предусмотрены распашные ворота серии 1-435.5-31 ВРД 30-30. Для входа и сообщения между помещениями предусмотрены двери серии 1436.2.22 ДМП 21х10/0.75-5.

Рисунок 11.1                                                      Рисунок 11.2

Vст = 0,4 х 0,4 х 3,4

Мст = Vст х 2400 кг/м3

Vриг = 0,6 х 0,4 х 30

Мриг = Vриг х 2400

Таблица 1.11

1.4.12 Кровля

Кровля состоит из пароизоляции (рубероид, пергамин, мастика) толщиной до 5 мм, утеплителя (керамзит, пенополистирол, шлак) толщиной от 200 до 500 мм, выравнивающей стяжки из цементного раствора марки 100 толщиной от 15 до 25 мм, в зависимости от уклона кровли 2 или 3 слоя бикроста толщиной 12 – 20 мм.

1.4.13 Полы

По железобетонной плите покрытия устанавливают пароизоляцию из одного слоя холодной мастики толщиной 1 мм. Для крепления теплоизоляционного слоя наносится клеевой раствор толщиной 1 мм. Утеплитель выполняется из минераловатных плит толщиной 300 мм. Для выравнивания покрытия на стеклосетку толщиной 1 мм наносится выравнивающая стяжка из цементно-песячаного раствора марки 100.

По стяжке наносится слой полимера (1 часть битума, 2 части растворителя) толщиной 1 мм.

Далее устраивают кровлю из 2 слоёв бикроста толщиной 5 мм и защитным слоем из гравия толщиной 5 мм, выполненного в битумную мастику.

Бетон и бетонно-асфальтные полы относятся к полам массового применения. Они легки в устройстве, устойчивы к действию щелочей. Керамические плитки для полов применяются в сырых помещениях и помещениях, особо требуемых к химической обстановке.

Над входом для защиты от атмосферных осадков запроектирован козырёк серии 1238-161 марки КВ16 – рисунок 14.1.

Рисунок 14.1

Таблица 1.14

1.4.14 Прочие конструкции

Для вентиляции цеха в покрытии предусмотрены дефлектора с диаметром отверстия 700 мм серии ТМ 65-3-13-5 – рисунок 14.1

Рисунок 14.2

Вес комплекта трубы дефлекторов вместе с крепёжной арматурой составляет 44,7 кг. Для входа на крышу через каждые 200 метров по периметру здания и при высоте здания свыше 10,8 метров предусмотрены пожарные лестницы – рисунок 14.2.

Рисунок 14.3

Для лучшего въезда и выезда автотранспорта перед воротами устраивается бетонированный пандус с уклоном 10% - рисунок 14.3. Вокруг здания по щебёночному основанию устраивается отмостка с бетонированным покрытием шириной 750 мм – рисунок 14.4.

Рисунок 14.4                                            Рисунок 14.5

Спецификация сборных железобетонных конструкций

Спецификация бетонных элементов

Козырьки входов

Спецификация металлических элементов

Спецификация деревянных изделий
