Курсовая работа: Горячее водоснабжение жилого здания

Курсовая работа: Горячее водоснабжение жилого здания

Министерство образования Российской Федерации

Ульяновский Государственный Технический Университет

Кафедра: «Теплогазоснабжение и вентиляция»

Пояснительная записка к курсовой работе

«Горячее водоснабжение жилого здания»

Выполнил: Грешнов М.В.

группа ТГВд-31

Проверила: Макарова Е. В.

Ульяновск 2009


Содержание

Исходные данные курсовой работы

1. Внутренние системы горячего водоснабжения

2. Определение расчетных расходов воды и теплоты

3. Подбор баков-аккумуляторов

4. Гидравлический расчет подающих трубопроводов системы горячего водоснабжения

5. Расчет потерь теплоты трубопроводами системы горячего водоснабжения

6. Гидравлический расчет циркуляционных трубопроводов

7. Подбор оборудования абонентских вводов и тепловых пунктов

Список литературы


Исходные данные курсовой работы

В курсовой работе «Горячее водоснабжение жилого здания» разрабатывается проект централизованной системы горячего водоснабжения. Основные вопросы, решаемые в процессе выполнения работы:

- трассировка системы горячего водоснабжения на плане подвала и этажа, построение аксонометрической схемы системы горячего водоснабжения, расстановка санитарных приборов и запорной арматуры;

- определение расчетных расходов воды и теплоты на нужды горячего водоснабжения;

- построение часового и интегрального графиков потребления теплоты;

- расчет объема и подбор бака-аккумулятора горячей воды;

- гидравлический расчет подающих и циркуляционных трубопроводов системы горячего водоснабжения;

- подбор оборудования абонентского ввода (теплового пункта).

Исходные данные на проектирование:

тип системы горячего водоснабжения – открытая

номер плана этажа – 2

количество секций жилого здания – 2

число этажей – 9

температура воды на выходе из водоподогревателя – 60оС

температура холодной воды – 5оС

давление на вводе водопровода – 55 м.

Состав курсовой работы: пояснительная записка: графическая часть (1 лист формата А1).




1. Внутренние системы горячего водоснабжения

Системы горячего водоснабжения следует проектировать: тупиковыми, если допускается перерыв в подаче воды; кольцевыми или с закольцованными вводами при двух тупиковых трубопроводах с ответвлениями к потребителям от каждого из них для обеспечения непрерывной подачи воды.

В жилых и общественных зданиях прокладку разводящих трубопроводов горячего водоснабжения следует предусматривать в подпольях, подвалах, технических этажах, чердаках, на первом этаже в подпольных каналах (в случае отсутствия чердаков), по конструкциям здания, по которым допускается открытая прокладка трубопроводов или под потолком верхнего этажа. Прокладка стояков и разводки внутреннего водопровода следует предусматривать в шахтах, открыто - по стенам душевых, кухонь и других помещений [1].

Пластмассовые трубопроводы (кроме располагаемых в санитарных узлах) следует прокладывать только скрыто. В помещениях, к отделке которых предъявляются повышенные требования, трубопроводы также следует прокладывать скрыто [1].

Прокладку трубопроводов следует предусматривать с уклоном не менее 0,002.

При проектировании трубопроводов следует предусматривать компенсацию температурных удлинений труб.

Расстояние от поверхности штукатурки или облицовки до оси неизолированных трубопроводов при диаметре условного прохода до 32 мм включительно при открытой прокладке должно составлять от 35 до 55 мм, при диаметрах 40-50 мм - от 50 до 60 мм, а при диаметрах более 50 мм - принимается по рабочей документации.

Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2 мм на 1 м длины.

Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м средства крепления устанавливаются на половине этажа.

Высоту установки водоразборной арматуры (расстояние от горизонтальной оси арматуры до санитарных приборов, мм) следует принимать согласно [2].

В верхних точках системы горячего водоснабжения следует предусматривать устройства для выпуска воздуха, а в нижних - спускные устройства. Согласно [2] выпуск воздуха из системы горячего водоснабжения допускается предусматривать через водоразборную арматуру, расположенную в верхних точках системы, а опорожнение системы - через водоразборные приборы нижних этажей.

Тепловую изоляцию необходимо предусматривать для подающих и циркуляционных трубопроводов систем горячего водоснабжения, включая стояки, кроме подводок к водоразборным приборам. Толщина теплоизоляционного слоя должна составлять не менее 10 мм, а теплопроводность изоляционного материала не менее 0,05 Вт/(м-°С) [2].

Установку запорной арматуры в системах горячего водоснабжения следует предусматривать: на каждом вводе; на ответвлениях, питающих 5 водоразборных точек и более; у основания подающих и циркуляционных трубопроводов; на ответвлениях к секционным узлам; на ответвлениях от магистральных линий; на ответвлениях в каждую квартиру.

Обратные клапаны в системе горячего водоснабжения устанавливаются: на участках трубопроводов, подающих воду групповым смесителям; на циркуляционном трубопроводе перед присоединением его к водоподогревателю или перед присоединением к обратному трубопроводу тепловой сети (в открытой системе); на ответвлениях от обратного трубопровода тепловой сети к регулятору температуры.

Для внутренних систем горячего водоснабжения следует принимать пластмассовые, медные, бронзовые, латунные, стальные трубы с внутренним и наружным защитным покрытием от коррозии и фасонные изделия.

Для учета расхода воды в каждом здании (квартире) на вводах трубопроводов горячего водоснабжения следует предусматривать счетчики воды. При двухтрубной системе счетчик воды следует устанавливать на подающем и циркуляционном трубопроводах с установкой обратного клапана на циркуляционном трубопроводе. В закрытой системе счетчик воды следует устанавливать на трубопроводе холодной воды.

Для контроля температурного и гидравлического режимов работы системы горячего водоснабжения предусматривают манометры и термометры.

2. Определение расчетных расходов воды и теплоты

Вероятность действия водоразборных приборов системы горячего водоснабжения Р определяется из нормы расхода горячей воды на 1 человека в час наибольшего водопотребления qhhr.u -10 л/ч [2, прил. 3] и нормы расхода горячей воды для ванны qho =0,2 л/с [2, прил. 3], как для водоразборного прибора с наибольшим расходом воды:

где U - общее число потребителей горячей воды (144 чел.); N - общее количество водоразборных приборов в здании (144 шт.).

Вероятность использования водоразборных приборов в системе горячего водоснабжения


где Ки - коэффициент использования водоразборного прибора в час наибольшего водопотребления, принимаем Ки =0,28 [3].

Часовой расход горячей воды в час наибольшего водопотребления,

где  - безразмерный коэффициент, определяемый в зависимости от значения PчN [2, прил. 4] ().

Средний расход горячей воды за сутки наибольшего водопотребления Gu (м3/сут), определяется как произведение количества ее потребителей на норму расхода горячей воды одним потребителем в сутки наибольшего водопотребления qu , принимаемую по [2, прил. 3] (120 л/с):

 м3/сут

Средний расход горячей воды за сутки в отопительный период, Gu.c, (м3 /сут):

 м3/сут


где  - норма расхода горячей воды одним потребителем в сутки отопительного периода (в средние сутки) [2, прил. 3] (105 л/сут.).

Секундный расход горячей воды в системе горячего водоснабжения, G, (л/с)

 л/с

где  - безразмерный коэффициент, который находится в зависимости от произведения PN по [2, прил. 4] ().

Максимальный часовой расход теплоты ., (кВт), рассчитывается по уравнению



где r - плотность воды, (1000 кг/м3); с - теплоемкость, (4,187 кДж/кг°С);  - средняя температура воды в водоразборных стояках, (55 °C); tх - температура холодной воды, принимается по заданию на проектирование (5 °С); bг - коэффициент, учитывающий теплопотери подающими и циркуляционными стояками (0,2). Среднечасовой расход теплоты за сутки наибольшего водопотребления ,



Среднечасовой расход воды за отопительный период




Qmax=1023283.52кДж/ч

3. Подбор баков-аккумуляторов

Объем бака-аккумулятора в системе горячего водоснабжения при постоянной температуре воды рассчитывается по формуле:

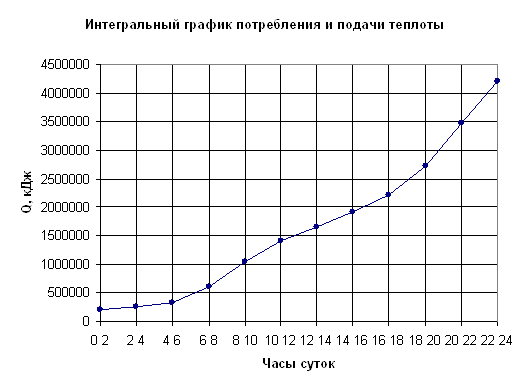

Для того, чтобы определить объем бака-аккумулятора в системе горячего водоснабжения при переменной температуре воды сначала определяется требуемый объем бака-аккумулятора:

где tгmax - максимальная температура воды в баке (75 °С); tгmin - минимальная температура воды в баке (50 °С).

Затем определяется полный запас Qп и минимальный запас Qmin теплоты в баке-аккумуляторе,

Объем бака-аккумулятора Vak (м3), рассчитывается по формуле:

Выбираем прямоугольный бак, емкостью 10 м3.


4. Гидравлический расчет подающих трубопроводов системы горячего водоснабжения

Гидравлический расчет выполняют для решения следующих задач: определения диаметров трубопроводов; определения падения давления в системе горячего водоснабжения; определения напоров в различных точках сети; увязки всех точек системы при статическом и динамическом режимах с целью обеспечения допустимых давлений и требуемых напоров в сети и абонентских установках.

Результаты гидравлического расчета используют для построения пьезометрических графиков, выбора схем абонентских вводов, подбора насосного оборудования, определения капиталовложений в системы теплоснабжения, разработки режимов эксплуатации систем теплоснабжения.

Гидравлический расчет подающих трубопроводов закрытой системы горячего водоснабжения

l, м N NP a G, л/с D, мм w, м/с R, Па/м

Km

DP, Па åDP, Па
Стояк 1
1,5 18 2,484 1,56 0,09 20
3 16 2,208 1,45 0,09 20
3 14 1,932 1,34 0,09 20
3 12 1,656 1,215 0,09 20
3 10 1,38 1,09 0,09 20
3 8 1,104 0,95 0,09 20
3 6 0,828 0,8 0,09 20
3 4 0,552 0,635 0,09 20
3 2 0,276 0,395 0,09 20
3,6 1 0,138 0,386 0,09 20
Стояк 4
1 1,5 144 2,664 1,71 1,71 40 1,358 1,26 1,711 1299,5 1,79 2326,105 0,2 4186,989 4186,989
2 1,2 72 1,332 1,135 1,135 40 0,9 1,26 1,134 597,3 1,79 1069,167 0,2 1539,6 5726,589
2,3 24 0,444 0,641 0,641 25 1,2 1,38 1,656 1500 2,34 3510 0,2 9687,6 15414,19
41 3 22 0,407 0,615 0,615 25 1,15 1,38 1,587 1639 2,34 3835,26 0,1 12656,36 28070,55
42 3 20 0,37 0,588 0,588 25 1,1 1,38 1,518 1504 2,34 3519,36 0,1 11613,89 39684,44
43 3 18 0,333 0,56 0,56 25 1,04 1,38 1,4352 1378 2,34 3224,52 0,1 10640,92 50325,35
44 3 16 0,296 0,529 0,529 25 0,99 1,38 1,3662 1239 2,34 2899,26 0,1 9567,558 59892,91
45 3 14 0,259 0,501 0,501 25 0,93 1,38 1,2834 1113 2,34 2604,42 0,1 8594,586 68487,5
46 3 12 0,222 0,469 0,469 25 0,87 1,38 1,2006 993 2,34 2323,62 0,1 7667,946 76155,44
47 3 10 0,185 0,435 0,435 25 0,81 1,38 1,1178 866 2,34 2026,44 0,1 6687,252 82842,69
48 3 8 0,148 0,397 0,397 20 1,24 1,48 1,8352 2623 2,77 7265,71 0,1 23976,84 106819,5
49 3 6 0,111 0,356 0,356 20 1,11 1,48 1,6428 2169 2,77 6008,13 0,1 19826,83 126646,4
410 3 4 0,074 0,309 0,309 20 0,97 1,48 1,4356 1649 2,77 4567,73 0,1 15073,51 141719,9
411 3,4 2 0,037 0,25 0,25 20 0,77 1,48 1,1396 1142 2,77 3163,34 0,1 11830,89 153550,8
412 0,9 1 0,0185 0,211 0,211 15 1,24 1,68 2,0832 4096 3,87 15851,52 0,1 15693 169243,8
Стояк 3
1 1,5 144 2,664 1,71 1,71 40 1,358 1,26 1,711 1299,5 1,79 2326,105 0,2 4186,989 4186,989
2 1,2 72 1,332 1,135 1,135 40 0,9 1,26 1,134 597,3 1,79 1069,167 0,2 1539,6 5726,589
3 4,1 48 0,888 0,909 0,909 32 0,945 1,28 1,2096 772 1,93 1489,96 0,2 7330,603 13057,19
4a 2,6 12 0,222 0,469 0,469 25 0,87 1,38 1,2006 993 2,34 2323,62 0,2 7249,694 20306,89
31 3 11 0,2035 0,452 0,452 25 0,84 1,38 1,1592 929 2,34 2173,86 0,1 7173,738 27480,63
32 3 10 0,185 0,435 0,435 25 0,81 1,38 1,1178 866 2,34 2026,44 0,1 6687,252 34167,88
33 3 9 0,1665 0,417 0,417 25 0,78 1,38 1,0764 799 2,34 1869,66 0,1 6169,878 40337,76
34 3 8 0,148 0,397 0,397 25 0,75 1,38 1,035 735 2,34 1719,9 0,1 5675,67 46013,43
35 3 7 0,1295 0,377 0,377 25 0,71 1,38 0,9798 675 2,34 1579,5 0,1 5212,35 51225,78
36 3 6 0,111 0,356 0,356 20 1,11 1,48 1,6428 2169 2,77 6008,13 0,1 19826,83 71052,6
37 3 5 0,0925 0,334 0,334 20 1,05 1,48 1,554 1925 2,77 5332,25 0,1 17596,43 88649,03
38 3 4 0,074 0,309 0,309 20 0,97 1,48 1,4356 1649 2,77 4567,73 0,1 15073,51 103722,5
39 3 3 0,0555 0,282 0,282 20 0,88 1,48 1,3024 4400 2,77 12188 0,1 40220,4 143942,9
l, м N NP a G, л/с D, мм

wт, м/с

Kw

w, м/с

Rт, Па/м

KR

R, Па/м

Km

DP, Па åDP, Па
310 3 2 0,037 0,25 0,25 20 0,77 1,48 1,1396 1142 2,77 3163,34 0,1 10439,02 154382
311 3,6 1 0,0185 0,211 0,211 20 0,65 1,48 0,962 803 2,77 2224,31 0,1 8808,268 163190,2
Стояк 2
1 1,5 144 2,664 1,71 1,71 40 1,358 1,26 1,7110 1299,5 1,79 2326,105 0,2 4186,989 4186,989
2 1,2 72 1,332 1,135 1,135 40 0,9 1,26 1,134 597,3 1,79 1069,167 0,2 1539,6 5726,589
3 4,1 48 0,888 0,909 0,909 32 0,945 1,28 1,2096 772 1,93 1489,96 0,2 7330,603 13057,19
4 1,7 36 0,666 0,783 0,783 32 0,82 1,28 1,0496 596 1,93 1150,28 0,2 2346,571 15403,76
5a 2,3 24 0,444 0,641 0,641 25 1,2 1,38 1,656 1500 2,34 3510 0,2 9687,6 25091,36
21 3 22 0,407 0,615 0,615 25 1,15 1,38 1,587 1639 2,34 3835,26 0,1 12656,36 37747,72
22 3 20 0,37 0,588 0,588 25 1,1 1,38 1,518 1504 2,34 3519,36 0,1 11613,89 49361,61
23 3 18 0,333 0,56 0,56 25 1,04 1,38 1,4352 1378 2,34 3224,52 0,1 10640,92 60002,53
24 3 16 0,296 0,529 0,529 25 0,99 1,38 1,3662 1239 2,34 2899,26 0,1 9567,558 69570,08
25 3 14 0,259 0,501 0,501 25 0,93 1,38 1,2834 1113 2,34 2604,42 0,1 8594,586 78164,67
26 3 12 0,222 0,469 0,469 25 0,87 1,48 1,2876 993 2,77 2750,61 0,1 9077,013 87241,68
27 3 10 0,185 0,435 0,435 25 0,81 1,48 1,1988 866 2,77 2398,82 0,1 7916,106 95157,79
28 3 8 0,148 0,397 0,397 20 1,24 1,48 1,8352 2623 2,77 7265,71 0,1 23976,84 119134,6
29 3 6 0,111 0,356 0,356 20 1,11 1,48 1,6428 2169 2,77 6008,13 0,1 19826,83 138961,5
210 3 4 0,074 0,309 0,309 20 0,97 1,48 1,4356 1649 2,77 4567,73 0,1 15073,51 154035
211 3,6 2 0,037 0,25 0,25 20 0,77 1,48 1,1396 1142 2,77 3163,34 0,1 12526,83 166561,8
212 0,6 1 0,0185 0,211 0,211 15 1,24 1,68 2,0832 4096 3,87 15851,52 0,1 10462 177023,8

Определяем невязку потерь давления по двум направлениям через ближний и дальний стояки по формуле:

где ΣΔp1, ΣΔp2 соответственно потери давления при расчете направлений через дальний и ближний стояки.

5. Расчет потерь теплоты трубопроводами системы горячего водоснабжения

Тепловые потери DQ, (Вт), на расчетном участке подающего трубопровода или стояка определяются по нормативным удельным потерям тепла или расчетом по формуле:

где К - коэффициент теплопередачи изолированного трубопровода, К=11,6 Вт/(м2-°С); tгср - средняя температура воды в системе, tгср,=(tн +tк)/2, °С; , - температура на выходе из подогревателя (температура горячей воды на вводе в здание), °С; tк - температура у наиболее удаленного водоразборного прибора, °С; h - КПД тепловой изоляции (0,6); / - длина участка трубопровода, м; dH - наружный диаметр трубопровода, м; t0 - температура окружающей среды, °С.

Температуру воды у наиболее удаленного водоразборного прибора tк следует принимать на 5 °С ниже температуры воды на вводе в здание или на выходе из подогревателя.

Температуру окружающей среды t0 при прокладке трубопроводов в бороздах, вертикальных каналах, коммуникационных шахтах и шахтах санитарно-технических кабин следует принимать равной 23 °С, в ванных комнатах - 25 °С, в кухнях и туалетных комнатах жилых зданий, общежитии и гостиниц - 21 °С [4].

Обогрев ванных комнат осуществляется полотенцесушителями, поэтому к теплопотерям стояка добавляют потери теплоты полотенцесушителями в размере 100п (Вт), где 100 Вт - усредненная теплоотдача одним полотенцесушите-лем, п - количество полотенцесушителей, присоединенных к стояку.

При определении циркуляционных расходов воды потери теплоты циркуляционными трубопроводами не учитываются. Однако при расчете систем горячего водоснабжения с полотенцесушителями на циркуляционных стояках целесообразно к сумме потерь теплоты подающими теплопроводами добавлять теплоотдачу полотенцесушителей. Это увеличивает циркуляционный расход воды, улучшает прогрев полотенцесушителей и отопление ванных комнат. Результаты расчета заносят в таблицу.

l,м

dн, м

t0, °С

(tсрг-t0), °С

1-

Потери теплоты, Вт Примечания
q на длине 1 м ΔQ на участке
Магистраль
1 1,5 0,048 5 47,5 0,4 33,21869 49,82803
2 1,2 0,048 5 47,5 0,4 33,21869 39,86243
3 4,1 0,0423 5 47,5 0,4 29,27397 120,0233
4 1,7 0,0423 5 47,5 0,4 29,27397 49,76575
5 4,2 0,0335 5 47,5 0,4 23,18388 97,37228
2,3 0,0335 5 47,5 0,4 23,18388 53,32291
4a 2,6 0,0335 5 47,5 0,4 23,18388 60,27808
5a 2,4 0,0335 5 47,5 0,4 23,18388 55,6413
Стояк 4
41 3 0,0335 25 27,5 0,4 13,42224 40,26673

Суммарные потери стояка, считая полотенцесушители

ΔQ=1622,697Вт

42 3 0,0335 25 27,5 0,4 13,42224 40,26673
43 3 0,0335 25 27,5 0,4 13,42224 40,26673
44 3 0,0335 25 27,5 0,4 13,42224 40,26673
45 3 0,0335 25 27,5 0,4 13,42224 40,26673
46 3 0,0335 25 27,5 0,4 13,42224 40,26673
47 3 0,0335 25 27,5 0,4 13,42224 40,26673
48 3 0,0268 25 27,5 0,4 10,7378 32,21339
49 3 0,0268 25 27,5 0,4 10,7378 32,21339
410 3 0,0268 25 27,5 0,4 10,7378 32,21339
411 3,4 0,0268 25 27,5 0,4 10,7378 36,5085
412 0,9 0,0213 25 27,5 0,4 8,534143 7,680729
Стояк 1
11 3 0,0335 21 31,5 0,4 15,37457 46,12371

Суммарные потери стояка

ΔQ=459,3922 Вт

12 3 0,0335 21 31,5 0,4 15,37457 46,12371
13 3 0,0335 21 31,5 0,4 15,37457 46,12371
14 3 0,0335 21 31,5 0,4 15,37457 46,12371
15 3 0,0335 21 31,5 0,4 15,37457 46,12371
16 3 0,0268 21 31,5 0,4 12,29966 36,89897
17 3 0,0268 21 31,5 0,4 12,29966 36,89897
18 3 0,0268 21 31,5 0,4 12,29966 36,89897
19 3 0,0268 21 31,5 0,4 12,29966 36,89897
110 3 0,0268 21 31,5 0,4 12,29966 36,89897
111 3,6 0,0268 21 31,5 0,4 12,29966 44,27876
Стояк 2
21 3 0,0335 25 27,5 0,4 13,42224 40,26673

Суммарные потери стояка, считая полотенцесушители

ΔQ=1622,284 Вт

22 3 0,0335 25 27,5 0,4 13,42224 40,26673
23 3 0,0335 25 27,5 0,4 13,42224 40,26673
24 3 0,0335 25 27,5 0,4 13,42224 40,26673
25 3 0,0335 25 27,5 0,4 13,42224 40,26673
26 3 0,0335 25 27,5 0,4 13,42224 40,26673
27 3 0,0335 25 27,5 0,4 13,42224 40,26673
28 3 0,0268 25 27,5 0,4 10,7378 32,21339
29 3 0,0268 25 27,5 0,4 10,7378 32,21339
210 3 0,0268 25 27,5 0,4 10,7378 32,21339
211 3,6 0,0268 25 27,5 0,4 10,7378 38,65606
212 0,6 0,0213 25 27,5 0,4 8,534143 5,120486
Стояк 3
31 3 0,0335 21 31,5 0,4 15,37457 46,12371

Суммарные потери стояка

ΔQ=459,3922 Вт

32 3 0,0335 21 31,5 0,4 15,37457 46,12371
33 3 0,0335 21 31,5 0,4 15,37457 46,12371
34 3 0,0335 21 31,5 0,4 15,37457 46,12371
35 3 0,0335 21 31,5 0,4 15,37457 46,12371
36 3 0,0268 21 31,5 0,4 12,29966 36,89897
37 3 0,0268 21 31,5 0,4 12,29966 36,89897
38 3 0,0268 21 31,5 0,4 12,29966 36,89897
39 3 0,0268 21 31,5 0,4 12,29966 36,89897
310 3 0,0268 21 31,5 0,4 12,29966 36,89897
311 3,6 0,0268 21 31,5 0,4 12,29966 44,27876

6. Гидравлический расчет циркуляционных трубопроводов

Циркуляционный расход воды в системе горячего водоснабжения Gц (л/с), распределяется пропорционально суммарным тепловым потерям:

где åQц- суммарные теплопотери всеми подающими трубопроводами, Вт; Dt - перепад температуры воды в подающих трубопроводах системы горячего водоснабжения, Dt=tг-tк=5°C; с - теплоемкость воды, Дж/(кг°С).

Циркуляционные расходы воды на магистральных участках системы горячего водоснабжения состоят из циркуляционных расходов участков и стояков, которые находятся впереди по ходу движения воды.









Гидравлический расчет циркуляционных трубопроводов закрытой системы горячего водоснабжения.

l, м G, л/с D, мм

wт, м/с

Kw

w, м/с

Rт, Па/м

KR

R, Па/м

Km

DP, Па åDP, Па
Ц1
1 1,5 0,4457 32 0,46 1,28 0,5888 224 1,93 432,32 0,2 778,176 778,176
2 1,2 0,222 25 0,41 1,38 0,5658 274 2,34 641,16 0,2 923,2704 1701,446
3 43,3 0,09 20 0,28 1,48 0,4144 177 2,77 490,29 0,5 31844,34 33545,78
Ц2
1 1,5 0,4457 32 0,46 1,28 0,5888 224 1,93 432,32 0,2 778,176 778,176
2 1,2 0,222 25 0,41 1,38 0,5658 274 2,34 641,16 0,2 923,2704 1701,446
41,5 0,086 20 0,265 1,48 0,3922 168 2,77 465,36 0,5 28968,66 30670,11

Определяем невязку потерь давления по двум направлениям через ближний и дальний стояки по формуле:

где DP1, DP2 соответственно потери давления при расчете направлений через дальний и ближний стояки.

7. Подбор оборудования абонентских вводов и тепловых пунктов

Требуемый напор на вводе в здание Hтр (м), для преодоления сопротивлений закрытой системы горячего водоснабжения


 м,

где DHп - потери напора в подающих трубопроводах системы горячего водоснабжения (25,09 м); DHсч - потери напора в водомере, м; Hсв - располагаемый свободный напор у смесителя ванны (3м); DHподпотери в водоподогревателе, м; Нг— геометрическая высота подъема воды от оси трубопровода на вводе до оси наиболее высоко расположенного водоразборного прибора (34,5 м).

Водомер подбирается по расходу воды на вводе G и диаметре условного прохода Dy по [2, табл. 4* или 7 прил. 15]. Потери напора в водомере DHсч (м), определяются по формуле:

м,

где S - гидравлическое сопротивление водомера, принимаемое по [2, табл. 4* или 7 прил. 15], (0,5 м/(л/с2)).

Потери напора воды в скоростном секционном водоподогревателе DHпод (м), определяются по формуле:

м,

где А - коэффициент, значения которого приведены в прил. 4 (0,262*2+0,239); w - скорость воды в трубках подогревателя без учета их зарастания накипью (1 м/с).

Избыточный напор на вводе:

м,


Если напор на вводе водопровода в здание превышает требуемый, то в абонентском тепловом пункте устанавливаются только циркуляционные насосы, целью которых является обеспечение циркуляции воды в системе горячего водоснабжения.

Напор циркуляционного насоса Hц.н. (м) можно определить по формуле:

м,

где DHп.ц., DHц - потери напора в подающих и циркуляционных трубопроводах дальнего кольца системы в режиме чистой циркуляции при Gц т. е. без водоразбора, c - доля максимального водоразбора G (кг/ч),

При недостаточном напоре (Hизб <0) на трубопроводе между водомером и подогревателем устанавливается повысительно-циркуляционный насос с напором не менее Hизб. При этом требуемый напор на вводе Hтр, (м), определяется по формуле:

м


Список литературы

1. Строительные нормы и правила. СНиП 3.05.01-85. Внутренние санитарно-технические системы. М: Стройиздат, 1986.

2. Строительные нормы и правила. СНиП 2.04.01-85. Внутренний водопровод и канализация зданий. М.: Стройиздат, 1986.

3. Строительные нормы и правила. СНиП Н-34-76. Горячее водоснабжение. М.: Стройиздат, 1976.

4. Теплоснабжение: Учебн. для вузов/ А. А. Ионин, Б. М. Хлыбов и др.; Под ред. А. А. Ионина. М.: Стройиздат, 1982. - 336 с.

5. Справочник проектировщика. Отопление, водопровод, канализация/ Под ред. И. Г. Староверова. - М.: Стройиздат, 1975. 4.1.-415 с.

6. Теплоснабжение (курсовое проектирование): Учеб. пособие для вузов по спец. "Теплогазоснабжение и вентиляция"/ В. М. Копко, Н. К. Зайцева и др.; Под ред. В. М. Копко. - Мн.: Высш. шк., 1985. - 139 с.

7. Теплоснабжение: Учебное пособие для студентов вузов/ В. Е. Козин, Т. А. Левина, А. П. Марков и др. - М.: Высш. школа, 1980. - 408 с

8. Справочник по теплоснабжению и вентиляции/ Р. В. Щекин, С. М. Кореневский, Г. Е. Бем и др. - Киев: Будiвельник, 1976. Ч. 1. - 430 с.

9. Зингер Н. М. Гидравлические и тепловые режимы теплофикационных систем. - М.: Энергоатомиздат, 1986. - 360 с.

10. Соколов Е.Я. Теплофикация и тепловые сети. - М.: Издательство МЭИ, 2001.-472 с.

11. Наладка и эксплуатация водяных тепловых сетей: Справочник/ В. И. Ма-нюк, Я. И. Каплинский, Э. Б. Хиж и др. - М.: Стройиздат, 1988. - 432.



© 2011 Онлайн коллекция рефератов, курсовых и дипломных работ.
