Министерство образования Республики Беларусь

Белорусский национальный технический университет

Кафедра «Геологии»

Реферат

На тему:”Характеристика грунтовых вод”

Выполнил: ст. гр. 112158 Сидоренко А.В.

Проверил: Колпашников Г.А.

Минск-2009

Грунтовые воды

Грунтовые воды — это подземные воды первого от поверхности постоянно существующего водного горизонта, расположенного на первом водонепроницаемом слое (глины). Грунтовые воды имеют свободную водную поверхность, которая поднимается или опускается в зависимости от выпавших осадков.

Грунтовые подземные воды заполняют пески разной зерности и цвета, и как правило грунтовые воды залегают близко к поверхности. Выпадающие атмосферные осадки благодаря лёгкой водопроницаемости песков свободно просачиваются и накапливаются в их основании на глинистом ложе. Глубина залегания воды в первых от поверхности песках весьма различна - от 2-3м до 20-25м от поверхности.

Грунтовые воды, в следствии изменчивости пород их вмещающих (пески и супеси), а также выклинивания и замещения песков суглинистыми породами, часто находятся в сложной взаимосвязи между собой и с водами рек и озёр.

Положение зеркала воды грунтовых вод полностью определяется рельефом местности, количеством выпавших осадков и сезоном года. В весеннее и осеннее время года уровень воды на 1-2м выше, чем в летние месяцы. Значительное понижение уровня наблюдается также в зимний период, когда инфильтрация атмосферных осадков почти прекращается. Установлена одиннадцатилетняя цикличность колебания уровня грунтовых вод.

В воде многих колодцев, родников и скважин Минской области отмечено значительное содержание железа. При этом обогащение железом отмечается преимущественно там, где развиты болотные почвы, торфяники (болотные руды) или где в горной породе много железистых соединений. Отдельные анализы воды указывают на их местное загрязнение. Загрязнение воды обычно связано с плохим состоянием колодезных срубов или скважин и общими антисанитарными условиями близ колодцев.

Грунтовые воды используются преимущественно колодцами глубиной от 1-2 до 6-10м.

В условиях влажного климата развиваются интенсивные процессы инфильтрации и подземного стока, сопровождаемые выщелачиванием почв и горных пород. При этом легко растворимые соли — хлориды и сульфаты — выносятся из пород и почв; в результате длительного водообмена формируются пресные Г. в., минерализованные лишь за счёт относительно мало растворимых солей (преимущественно гидрокарбонатов кальция). В условиях засушливого тёплого климата (в сухих степях, полупустынях и пустынях) вследствие кратковременности выпадения и малого количества атмосферных осадков, а также слабой дренированности местности подземный сток Г. в. не развивается; в расходной части баланса Г. в. преобладает испарение и происходит их засоление.

Вблизи рек, водоемов, водохранилищ и т.п. грунтовые воды в значительной степени опреснены и по качеству могу удовлетворять нормам питьевой воды.

Вблизи свалок, скотомогильников, различного рода химических, радиоактивных захоронений Г.в. грунтовые воды заражены, таким образом являются показателем чистоты почв, местности.

Различия условий формирования грунтовых вод обусловливают зональность их географического распределения, которая тесно связана с зональностью климата, почвенного и растительного покрова. В лесных, лесостепных и степных районах распространены пресные (или слабоминерализованные) грунтовые воды; в пределах сухих степей, полупустынь и пустынь на равнинах преобладают солёные грунтовые воды, среди которых пресные воды встречаются лишь на отдельных участках.

Грунтовые воды заключена в рыхлых и в слабосцементированных породах (вода пластового типа) или заполняет трещины в коре выветривания (вода трещинного типа). Область питания грунтовых вод обычно совпадает с областью её распространения. Для последних характерны зональности широтная на равнинных и вертикальная на высокогорных областях.

Режим грунтовых вод формируется под воздействием физико-геогрфических факторов (климата, рельефа, поверхностных вод и др.).

Так как области питания и распространения грунтовых вод обычно совпадают. Вследствие этого условия формирования и режим грунтовых вод обладают характерными особенностями, отличающими их от более глубоких артезианских вод: грунтовые воды чувствительны ко всем атмосферным изменениям. В зависимости от количества выпадающих атмосферных осадков поверхность грунтовых вод испытывает сезонные колебания: в сухое время года она понижается, во влажное — повышается, изменяются также дебит, химический состав и температура грунтовых вод. Вблизи рек и водоёмов изменения уровня, расхода и химического состава грунтовых вод определяются характером гидравлической связи их с поверхностными водами и режимом последних. Величина стока грунтовых водр за многолетний период приблизительно равна количеству воды, поступившей путём инфильтрации.

Наиболее значительные запасы грунтовых вод сосредоточены в аллювиальных отложениях речных долин, в конусах выноса предгорных областей, а также в неглубоко залегающих массивах трещиноватых и закарстованных известняков (реже в трещиноватых изверженных породах).

Грунтовые воды в силу относительно лёгкой доступности имеют большое значение для народного хозяйства как источники водоснабжения промышленных предприятий, городов, посёлков, населенных пунктов в сельской местности и т. д..

Строительство часто ведут в условиях, когда грунтовые воды встречаются на глубине 1—2 м от поверхности. В этих случаях грунт, пригодный для отсыпки основания, и подошва сооружения оказываются под уровнем грунтовых вод. Если нет возможности понизить этот уровень, то в дальнейшем могут возникнуть серьезные ошибки.

Площадка для фундамента, находящаяся под уровнем грунтовых вод, уже в процессе выемки грунта бывает затоптана и размыта; грунт становится рыхлым, теряет свои первоначальные свойства, в том числе несущую способность. Исходная расчетная площадь нарушенного грунта уже не будет достаточной, возникнут непредвиденные просадки, которые фундамент не выдержит, а также трещины, разрушения.

Перед проектированием фундамента необходимо получить информацию о составе грунта: не менее важно иметь точные данные об уровне грунтовых вод, их объеме. Допускает ошибку тот, кто пренебрегает такой информацией, отсутствие которой приводит к различным повреждениям.

Слои грунта имеют неодинаковую водопроницаемость. В таких слоях вода находится в состоянии покоя подчас на высоком уровне. Накопившиеся грунтовые воды не имеют стока и оказывают различное по величине давление на конструкции, фундаменты, погруженные в грунт. Например, на 1 м2 пола подвала, «погруженного» на 1 м в грунтовую воду, действует снизу вверх сила в 1 т. Чтобы противодействовать ей, необходимо уложить бетонную плиту толщиной около 0,46 м. Эта опасная особенность грунтовых вод далеко не всем известна, поэтому иногда не обращают на нее должного внимания.

Перед началом строительства следует определить заранее не только уровень грунтовых вод, но также другие опасные их свойства. Встречаются грунтовые воды, в которых растворены сульфаты, соли и другие химические вещества, например органические кислоты, угольная кислота; нередко в них содержатся различные щелочи.

Наиболее агрессивную среду создает вода с большим содержанием сульфатов; при воздействии на бетон она может его полностью разрушить. Имеющийся в воде серный ангидрид S03 вступает в химическую реакцию с составляющими цемента, в результате чего образуется сульфоалюминат кальция — так называемая «цементная бацилла». Эта двойная соль растворяет и разрыхляет бетон; одновременно материал кристаллизуется.

Для оценки возможного максимального загрязнения грунтовых вод нейтральными загрязнителями, которые не сорбируются почвами и породами зоны аэрации, следует воспользоваться самой простой моделью переноса загрязнения воды – моделью поршневого вытеснения, когда интенсивность движения фронта инфильтрующейся влаги через защитную зону совпадает с интенсивностью миграции загрязнения воды. Степень защищенности грунтовых вод будет определяться временем достижения фронтом инфильтрующейся влаги (tз) уровня грунтовых вод, для этого используем следующее выражение, заменив в нем недостаток насыщения пород на их естественную влажность:

где W - инфильтрационное питание грунтовых вод, м/год; θ - естественная влажность пород; М - мощность зоны аэрации – глубина залегания грунтовых вод (м).

Категории защищенности грунтовых вод от загрязнения выбирались в соответствии с требованиями к срокам действия водозаборов подземных вод. Были установлены следующие категории защищенности грунтовых вод от загрязнения нейтральными ЗВ:

- чрезвычайно слабо защищенные грунтовые воды (tз= 0-5 лет);

- слабо защищенные грунтовые воды (tз= 5-10 лет);

- средне защищенные грунтовые воды (tз= 10-25 лет);

- условно защищенные грунтовые воды (tз= 25-50 лет);

- защищенные грунтовые воды (tз >50 лет).

Грунтовые воды формируются в основном из вод атмосферных осадков, выпадающих на земную поверхность и просачивающихся (инфильтрующих) в землю на некоторую глубину, и из вод из болот, рек, озер и водохранилищ, также просачивающихся в землю. Количество влаги, прогоняемой таким образом в почву, составляет по данным А.Ф.Лебедева, 15-20 % общего количества атмосферных осадков.

Проникновение вод в грунты (водопроницаемость), слагающих земную кору, зависит от физических свойств этих грунтов. В отношении водопроницаемости грунты делятся на три основные группы: водопроницаемые, полупроницаемые и водонепроницаемые или водоупорные.

К водопроницаемым породам относятся крупнообломочные породы, галечник, гравий, пески, трещиноватые породы и т.д. К водонепроницаемым породам – массивно- кристаллические породы (гранит, порфир, мрамор), имеющие минимальную впитывать в себя влагу, и глины. Последние, пропитавшись водой, в дальнейшем ее не пропускают. К породам полупроницаемым относятся глинистые пески, лесс, рыхлые песчаники, рыхловатые мергели и т.п.

В грунтах часть его объема занимают твердые минеральные частицы, а другую часть — поры, которые обусловливают водопроницаемость. Различные виды грунтов обладают разной водопроницаемостью. При прочих равных условиях лучшей водопроницаемостью обладают песчаные грунты и меньшей — глинистые.

Водопроницаемостью грунта называют его способность пропускать через себя свободногравитационную воду под действием разности напоров. От водопроницаемости грунтов зависит ряд процессов, влияющих на устойчивость сооружений, в том числе:

скорость уплотнения основания (грунтов);

суффозия грунта — перемещение или вынос мелких частиц по порам, образованным более крупными частицами под воздействием фильтрационного потока;

оползневые явления — перемещение грунтовых масс под действием силы тяжести или внешней нагрузки.

Движение свободногравитационной воды в грунтах оснований называется фильтрацией. Фильтрация может происходить по различным направлениям:

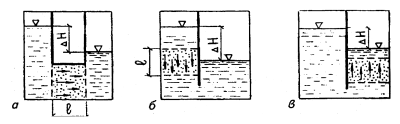

Схемы движения воды в фунтах: l — длина или высота образца грунта; ΔН — разность отметок воды перед входом в образец и выходом из него

Таким образом, движение воды в грунте происходит под действием возникающего в нем градиента напора.

Движение воды в песчаных и глинистых грунтах рассматривается как параллельно-струйное, т.е. имеет ламинарный характер движения, так как скорость фильтрации в таких грунтах невелика.

Первые эксперименты по изучению фильтрации воды были поставлены французским инженером А. Дарси в 1854 г. Дарси установил, что объем воды V, профильтровавшийся через заполненную песком трубу, пропорционален площади ее поперечного сечения, потерям напора и продолжительности фильтрации:

V = kfJAt,

где kf — коэффициент фильтрации, см/с (м/сут); J — гидравлический градиент (уклон), равный потере напора на пути фильтрации:

где kƒ — площадь поперечного сечения трубки, м2;

t — продолжительность фильтрации, с.

Коэффициент фильтрации

Коэффициент фильтрации — это скорость фильтрации при гидравлическом градиенте, равном единице. Он широко используется в практике гидрогеологических расчетов, характеризует водопроницаемость грунтов, зависит от грануломефического состава, плотности и пористости грунта. Коэффициент фильтрации определяется в лабораторных и полевых условиях.

Средние ориентировочные значения коэффициента фильтрации для некоторых видов грунтов приведены в таблице.

Ориентировочные значения коэффициента фильтрации:

Для хорошо фильтрующих грунтов (песков и супесей) коэффициент фильтрации определяют с помощью прибора (рис. 5.16), состоящего из трубы длиной l, заполненной грунтом, и двух трубок — подводящей и отводящей воду. При разности напоров Н2 - Н1 вода будет фильтроваться под действием градиента (J). Определив объем воды V, профильтровавшейся за время t, можно по формуле

Зависимость скорости фильтрации (Vƒ) от гидравлического фадиента, характеризующего водопроницаемость фунтов, носит название закона ламинарной фильтрации. Математическое выражение этого закона, предложенное Дарси, имеет вид

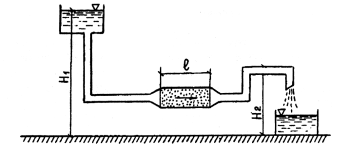

Схема установки для определения коэффициента фильтрации

Формулируется закон ламинарной фильтрации следующим образом: скорость движения (фильтрации) воды в грунте прямо пропорциональна гидравлическому градиенту.

Фильтрация воды в вязких глинистых грунтах имеет свои особенности, связанные с малыми размерами пор и вязким сопротивлением водноколлоидных пленок, обволакивающих минеральные частицы грунтов.

Движение (фильтрация) воды в глинистых грунтах, в отличие от песчаных (кривая а), начинается лишь при достижении некоторого градиента напора (кривая б), преодолевающего внутреннее сопротивление движения воды.

Зависимость скорости фильтрации в грунте от гидравлического градиента

Для кривой (б) различают три участка:

I — начальный (0—1), когда скорость фильтрации практически равна нулю (Vf = 0);

II — переходный (1—2) криволинейный участок;

III — прямолинейный (2—3), характеризующий процесс установившейся фильтрации.

Таким образом, в глинистых грунтах, особенно в плотных, при относительно небольших значениях градиента напора фильтрация может не возникать (участок 0—1, кривая б). Увеличение градиента напора приведет к постепенному, очень медленному развитию фильтрации (участок 1—2). Наконец, при некоторых значениях гидравлического градиента устанавливается постоянный режим (участок 2—3).

Напорный градиент, до достижения которого фильтрация в грунте не наблюдается, называется начальным градиентом (J'0).

Во многих случаях исключают из рассмотрения участок 0—2 кривой «б» и закон ламинарной фильтрации для глинистых грунтов принимают в виде

где J'0 — начальный градиент напора, т.е. участок на оси J, отсекающий продолжение отрезка прямой 2—3 до пересечения с этой осью. Для песчаных грунтов фильтрация начинается сразу после передачи напора (кривая а).

Список использованной литературы

1.  Грунтовые воды в большой советской энциклопедии (БСЭ)

2.  Ланге O. K. Подземные воды СССР, ч. 1-2, М., 1959—1963.

3.  Саваренский Ф. П., Гидрогеология, М., 1935; Ланге О. К., Гидрогеология, М., 1969.
