Курсовая работа: Проектирование баз данных

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«КАЛИНИНГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

КАФЕДРА СИСТЕМ УПРАВЛЕНИЯ И ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ

КУРСОВАЯ РАБОТА

ПО ДИСЦИПЛИНЕ «ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ»

Проверил к.т.н., доцент Карпиза Александр Александрович

Выполнил: студент группы 08-АС Топоркова О.М.

Калининград

2010

Содержание

1. Концептуальное проектирование БД

2. Логическое проектирование БД

3. Проектирование приложений

1. Концептуальное проектирование БД

1. Список атрибутов в соответствии с вариантом:

Сотрудник (ФИО), его табельный номер, шифр вида оплаты, плановый аванс, месячный оклад, процент премирования, отдел его работы, начальник отдела, домашний адрес начальника, домашний телефон начальника.

Предметная область: “Учет заработной платы”.

Заинтересованное предприятие: Мебельное предприятие.

2. Список сущностей в соответствии с вариантом:

· “Отдел его работы” с атрибутами: отдел его работы, начальник отдела, домашний адрес начальника, домашний телефон начальника.

· “Сотрудники” с атрибутами: ФИО сотрудника, табельный номер, шифр вида оплаты, отдел его работы.

· “Шифр вида оплаты” с атрибутами: шифр вида оплаты, плановый аванс, месячный оклад, процент премирования.

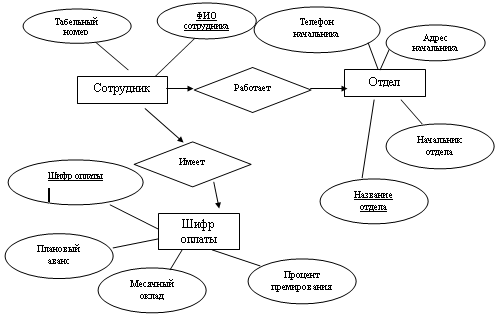

2. ER-модель:

2. Логическое проектирование БД

Сверочные таблицы:

Отделы
Отдел его работы	Начальник отдела	Адрес начальника	Телефон начальника
Детская мебель	Май А.И.	Каштановая аллея 16	960345
Диваны	Волобуев Е.А.	Ломоносова 25	338739
Кровати	Рыжков В.Ю.	Тургенева 9	457321
Столы и стулья	Макаров А.С.	Больничная 24	330544
Шкафы	Сидоров П.С.	Ватутина 10	920546

Сотрудники
ФИО сотрудника	Табельный номер	Шифр вида оплаты	Отдел его работы
Волобуев Е.А.	20001	11102	Диваны
Иванов И.И.	30001	11103	Кровати
Лобанок Ю.П.	30002	11104	Кровати
Лобанцева Ю.М.	50001	11101	Шкафы
Май А.И.	10001	11102	Детская мебель
Макаров А.С.	40001	11102	Столы и стулья
Мурачинская К.О.	40002	11101	Столы и стулья
Наумов Р.С.	20002	11103	Диваны
Рыжков В.Ю.	30003	11102	Кровати
Сидоров П.С.	50002	11102	Шкафы
Тойвонен Ю.В.	50003	11103	Шкафы
Туев В.В.	40003	11103	Столы и стулья
Филатов М.М.	10002	11101	Детская мебель
Филимонов А.М.	20003	11101	Диваны
Финютин Г.А.	20004	11104	Диваны

Шифр вида оплаты
Шифр вида оплаты	Плановый аванс	Месячный оклад	% премирования
11101	3500	15000	8
11102	3500	16500	6
11103	2200	14000	6
11104	4000	12000	15

3. Проектирование приложений

1. Фильтрация данных

а) Пример фильтра для выборки из таблицы «Шифр вида оплаты» записей с данными о работниках, чей месячный оклад меньше 15.000 рублей:

Шифр вида оплаты
Шифр вида оплаты	Плановый аванс	Месячный оклад	% премирования
11103	2200	14000	6
11104	4000	12000	15

б) Пример фильтра для выборки из таблицы «Сотрудники» записей с данными о работниках, чьи фамилии начинаются с Л или Ф:

Сотрудники
ФИО сотрудника	Табельный номер	Шифр вида оплаты	Отдел его работы
Лобанок Ю.П.	30002	11104	Кровати
Лобанцева Ю.М.	50001	11101	Шкафы
Филатов М.М.	10002	11101	Детская мебель
Филимонов А.М.	20003	11101	Диваны
Финютин Г.А.	20004	11104	Диваны

в) Пример фильтра для выборки из таблицы «Сотрудники» записей с данными о работниках, кто работает в отделах «Диваны» или «Кровати» и чей шифр вида оплаты не равен 11102.

Сотрудники
ФИО сотрудника	Табельный номер	Шифр вида оплаты	Отдел его работы
Иванов И.И.	30001	11103	Кровати
Лобанок Ю.П.	30002	11104	Кровати
Наумов Р.С.	20002	11103	Диваны
Филимонов А.М.	20003	11101	Диваны
Финютин Г.А.	20004	11104	Диваны

2. Параметризованный запрос на выборку данных

а) Запрос на выборку из таблицы «Сотрудники» записей с данными о работниках конкретного отдела. В выборке отображены ФИО, Табельный номер и Шифр вида оплаты.

Запрос по конкретному отделу
ФИО сотрудника	Табельный номер	Шифр вида оплаты
Волобуев Е.А.	20001	11102
Наумов Р.С.	20002	11103
Филимонов А.М.	20003	11101
Финютин Г.А.	20004	11104

Структура запроса:

Поле:	ФИО сотрудника	Табельный номер	Шифр вида оплаты	Отдел его работы
Имя таблицы:	сотрудники	сотрудники	сотрудники	сотрудники
Сортировка:	по возрастанию
Вывод на экран:	да	да	да	нет
Условие отбора:				[Введите отдел]

б) Запрос на выборку из таблицы «Сотрудники» записей с данными о работниках конкретного Шифра вида оплаты. В выборке отображены ФИО сотрудника и отдел его работы.

Запрос по конкретному шифру вида оплаты
ФИО сотрудника	Отдел его работы
Волобуев Е.А.	Диваны
Май А.И.	Детская мебель
Макаров А.С.	Столы и стулья
Рыжков В.Ю.	Кровати
Сидоров П.С.	Шкафы

Структура запроса:

Поле:	ФИО сотрудника	Отдел его работы	Шифр вида оплаты
Имя таблицы:	сотрудники	сотрудники	сотрудники
Сортировка:	по возрастанию
Вывод на экран:	да	да	Нет
Условие отбора:			[Введите шифр оплаты]

в) Запрос на выборку из таблицы «Сотрудники» и «Шифр вида оплаты» всей информации о работнике по его Фамилии И.О. В выборке отображены ФИО сотрудника, отдел его работы, табельный номер, шифр вида оплаты, плановый аванс, месячный оклад, % премирования.

Запрос всей информации по ФИО сотрудника
ФИО сотрудника	Отдел его работы	Табельный номер	Шифр вида оплаты	Плановый аванс	Месячный оклад	% премирования
Иванов И.И.	Кровати	30001	11103	2200	14000	6

Структура запроса:

Поле:	ФИО сотрудника	Отдел его работы	Табельный номер	Шифр вида оплаты	Плановый аванс	Месячный оклад	% премирования
Имя таблицы:	сотрудники	сотрудники	сотрудники	Сотруд-ники	Шифр вида оплаты	Шифр вида оплаты	Шифр вида оплаты
Сортировка:	по возрастанию
Вывод на экран:	да	да	да	да	да	да	да
Условие отбора:	[Введите ФИО сотрудника]

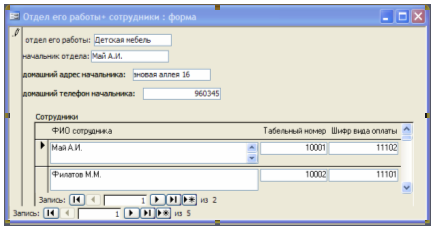

3. Cложные формуляры

4. Отчеты

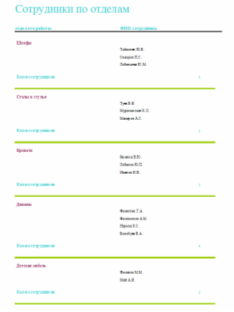

а) Отчет, содержащий ФИО сотрудников, сортированных по отделам

Макет отчета:

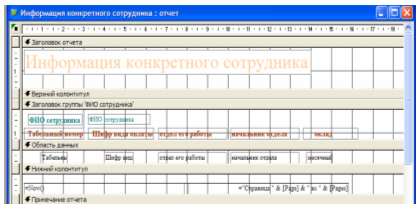

б) Отчет, содержащий полную информацию на конкретного сотрудника

Макет отчета:

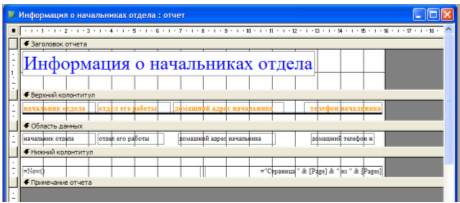

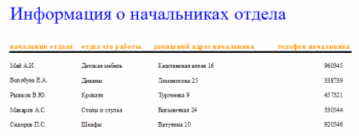

в) Отчет, содержащий информацию о начальниках отделов

Макет отчета:
